背景
- 眨眼频率与认知活动有关
- 自动检测眨眼可以评估注意力等级
- 现有数据库样本太少,且是单模态
方法
总述
- 使用EEG Band 获得 注意力等级(0-100) 和 blink strenth(1-255)
- 红外和普通相机捕捉面部表情 face gesture
- 38 名被试在完成不同的在线学习任务是采集了他们的数据.
- 从数据中提取了6000个样本呢,分为两类 (3000 blink samples 和 3000 non-blink samples)
- 两种分析
- CNN 基于图像识别眨眼
- 人脸识别
- 眼部区域识别
- 使用CNN检测眼动图像中的眨眼
- 眨眼频率与注意力等级的关系
1.从EEG band里提取blink strenth
2.手动确定是否是眨眼
3.绘图分析
- CNN 基于图像识别眨眼
通过图像检测眨眼
- 使用CNN构建网络:
1个输入层 + 3个卷积层(激活函数RELU) + 3个池化层 +1个dense layer(激活函数:RELU) + 1个输出层(激活函数Sigmoid)- dropout(0.5)
- batch size = 50
- adam 优化器 学习率 0.001
- 训练集:50*50的裁剪后的单眼图片,已被标记过
- 测试集:HUST-LEBW dataset

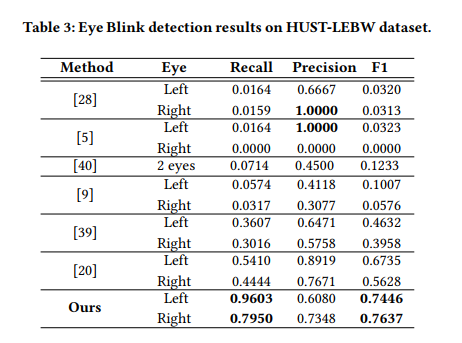

- 结果:
注意力与眨眼的关系
- 从EEG band里提取的attention level 视为真实注意力
- 从EEG band里经过手工筛选过的眨眼作为真实眨眼,统计每分钟的眨眼频率,滑窗为5秒(5秒内的次数/每分钟的总次数),然后使用min-max归一化,将值缩小到0-1
- 使用CNN检测出来的眨眼作为estimate blink,统计每分钟的眨眼频率,滑窗为5秒(5秒内的次数/每分钟的总次数),然后使用min-max归一化,将值缩小到0-1
- 绘图分析
数据库
图片数据
frames | camera | eye | total_samples | total_frames(images) | |
---|---|---|---|---|---|
blink | 21 | 3(1RGB + 2NIR) | 2 | 3000 | 3000x21x3x2=37800 |
non-blink | 21 | 3(1RGB + 2NIR) | 2 | 3000 | 3000x21x3x2=37800 |
图片来自于3个相机拍摄的视频,帧速率为30Hz,由于non-blink图片数远大于blink,因此non-blink的3000 samples 是经过随机采样得到的
– 数据包括:
1.完整的图片(entire face iomage)
2.眼边界盒(eye bounding box)
3.裁剪后的眼部图片(cropped eye image)
脑电数据
频带 | 频率范围 | 提取时间间隔 |
---|---|---|
delta | 0.5-2.75Hz | 1s |
theta | 3.5-6.75Hz | 1s |
alpha | 7.5-11.75Hz | 1s |
beta | 13-29.75Hz /? | 1s |
gamma | 31-49.75Hz /? | 1s |
数据采集自NeuroSky headset,该作者明显不懂脑电,在文中混淆了采样率和通道的概念,报告的脑电采样率为1Hz,实际应为每隔一秒提取一次Bandpower,报告的通道为5 channels,实际是5个频段.而且没有报告五个频段的频率范围,在neurosky官方文档里gamma频段和beta频段都有三个频率范围(低、中、高)
EEG 频段信息-Neurosky
图片标记
-
眨眼
从EEG band SDK中直接导出blink strenth,和 attention level
EEG指标描述-Neurosky
如果 blink 有效,从图片数据中取 前10帧+本帧+后10帧 共21帧 标记被一个眨眼事件 -
非眨眼
其他的帧,每21帧作为一个sample
